Рассмотрим на примере обработки стереопары .MPO, снятой фотоаппаратом FujiFilm 3D W1. Какими параметрами генерации можно управлять?
(клик по изображению позволяет получить исходный .MPO файл - около 9 Мб)

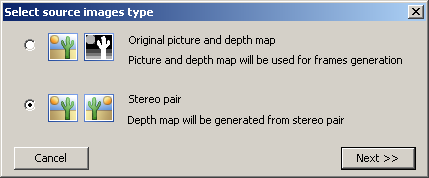

1. Запускаем StereoTracer, выбираем тип проекта "Стереопара":
2. Выбираем файл с исходными фотографиями.
3. Далее выбираем третий вариант - работа с двумя кадрами и двумя картами глубины.
4. Для стереопары StereoTracer позволяет автоматически определить параллакс и выполнить выравнивание геометрии исходных кадров (Auto align).
Практика показывает, что применение выравнивания в большинстве случаев позволяет добиться лучших результатов.
5. Далее StereoTracer формирует окно предварительного просмотра - девять вариантов построения карты глубины.
Выбираем вариант, на наш взгляд наиболее точно соответствующий исходному изображению.
Нажимаем Finish - завершаем диалог и программа выполняет построение карт глубин.
Результат показан на этом изображении:
Теперь можем приступать к расчету серии кадров.
Выполняем команду Image|Generate Frames.
Появляется диалог генерации кадров
В этом диалоге два варианта:
- использовать свойства исходной пары фотографий - в этом случае расчет выполняется между исходными кадрами, плоскость нулевого параллакса (точка конвергенции) не изменяется.
- ручные настройки, при которых можно задать параллакс и точку нулевого параллакса.
Построим сначала серию кадров, используя свойства исходной стереопары.
В результате получим следующую серию кадров (клик по картинке открывает анимированный gif (1.4 Мб)):
Плоскость нулевого параллакса на исходной стереопаре и, как следствие, на данной серии получилась очень далеко.
Поэтому, если изготовить растровую (лентикулярную) картинку из этой серии, то будет казаться, будто все изображение висит перед пластиком.
Это не очень хорошо, т.к. возникнут проблемы с четкостью изображения.
Исправить ситуацию можно экспортировав серию кадров в 3DMasterKit и выполнив компенсационный сдвиг (совместить все кадры по среднему плану).
Однако и в StereoTracer можно сразу задать такие параметры расчета, которые позволят сразу получить приемлемый результат.
Выбираем "Ручные настройки" и установим плоскость на уровне 127 (весь диапазон от 0 до 255, 127 - соответствует среднему плану)
Пока установку параллакса оставим прежней.
В результате получим следующую серию (клик по картинке открывает анимированный gif (1.4 Мб)):
В случае, если параллакс, присутствующий на исходной стереопаре не достаточен для получения хорошего 3D эффекта на растровой (лентикулярной) картинке, мы можем его увеличить.
В режиме "Ручные настройки" мы можем задать параллакс больший, чем на исходной стереопаре. В этом случае StereoTracer экстраполирует кадры за пределы исходной пары фотографий.
В результате получим серию (клик по картинке открывает анимированный gif (1.4 Мб)):
